SafetyHub 150 блок предохранителей

Рейтинг:

(0 голосов)

22 099.75 руб.

Количество:

Быстрый заказ

Количество:

Товар есть на складе

BLUE SEA SYSTEMS

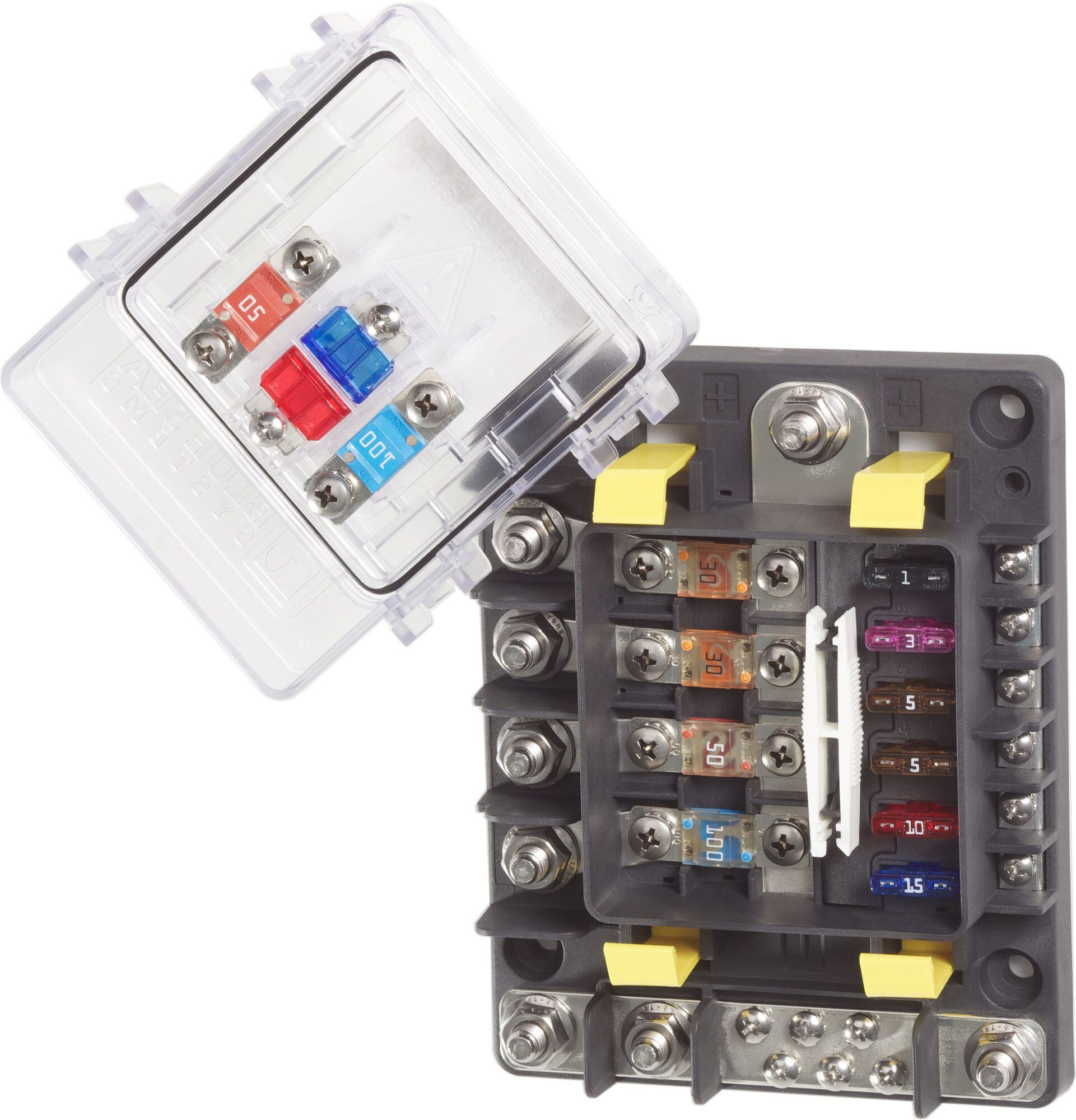

SafetyHub 150 это - блок предохранителей с защитой от возгорания, и безопасный для использования на лодках с бензиновым двигателем.

- Четыре предохранителя 30A-200A MIDI® / AMI® (не входят в комплект поставки), идеально подходят для защиты цепей с высокими токами, таких как питание панелей, лебедки и стереоусилителя;
- Шесть предохранителей ATO® / ATC® 1A − 30A (не входят в комплект поставки), для защиты цепей, таких как цепь трюмной помпы, сигнализации и прочие;
- Герметичная крышка защищает предохранители от суровых морских условий: степень защиты IP66 - защита от мощных направленных струи воды;
- Встроенная минусовая шина упрощает коммутацию цепей;
- Удобная этикетка на крышке, а которую можно вписать название цепи от руки.
- Съемник предохранителей в комплекте, позволяет легко вынимать предохранители ATO® и ATC®;
- Блок предохранителей с защитой от возгорания соответствует требованиям береговой охраны и ABYC/USCG и рекомендован для установки на судах с бензиновыми двигателями.
- В крышке предусмотрено место для хранения двух запасных предохранителей ATO® или ATC®, двух AMI® or MIDI® и монтажных винтов;
Цельнолитые фланцевые гайки гарантируют надежное соединение;
- Предохранители в комплект поставки не входят.

Артикул: 7748

Тип предохранителя

- ATO-ATC
- AMI

Количество цепей

К сравнению

SafetyHub 150 это - блок предохранителей с защитой от возгорания, и безопасный для использования на лодках с бензиновым двигателем.

Четыре предохранителя 30A-200A MIDI® / AMI® (не входят в комплект поставки), идеально подходят для защиты цепей с высокими токами, таких как питание панелей, лебедки и стереоусилителя;
Шесть предохранителей ATO® / ATC® 1A − 30A (не входят в комплект поставки), для защиты цепей, таких как цепь трюмной помпы, сигнализации и прочие;
Герметичная крышка защищает предохранители от суровых морских условий: степень защиты IP66 - защита от мощных направленных струи воды;
Встроенная минусовая шина упрощает коммутацию цепей;
Удобная этикетка на крышке, а которую можно вписать название цепи от руки.
Съемник предохранителей в комплекте, позволяет легко вынимать предохранители ATO® и ATC®;
Блок предохранителей с защитой от возгорания соответствует требованиям береговой охраны и ABYC/USCG и рекомендован для установки на судах с бензиновыми двигателями.
В крышке предусмотрено место для хранения двух запасных предохранителей ATO® или ATC®, двух AMI® or MIDI® и монтажных винтов;
Цельнолитые фланцевые гайки гарантируют надежное соединение.
Предохранители в комплект поставки не входят.

Спецификация
Количество цепей	10
Клемма	М8
Рабочее напряжение	12В 24В 32В
Предельная совокупная рабочая сила тока	200A Для достижения максимальных значений силы тока используйте кабель сечением 70мм. при температуре окружающей среды не более 50 ° C 350A Для достижения максимальных значений силы тока используйте кабель сечением 120мм. при температуре окружающей среды не более 50 ° C 600A Для достижения максимальных значений силы тока используйте два кабеля сечением 120мм. при температуре окружающей среды не более 50 ° C
Рекомендуемые кольцевые кабельные наконечники	М8
Момент затяжки клемм предохранителей	2,03 Нм
Момент затяжки на клемме исходящих групп	3,05 Нм
Момент затяжки на входной клемме	20,34.Нм
Вес	1,59 кг

Подсистема управления батареями, защиты цепей и коммутации
Блок предохранителей ST-Blade Панели 360 Блок предохранителей SafetyHub-150 Батарейный выключатель e-Series 2-полюсный с режимом комбинирования контуров	SafetyHub 150 - это блок предохранителей, который, благодаря его защищенности от возгорания можно расположить вблизи аккумуляторной батареи. Он рассчитан на высокие токи и надежно защитит неотключаемые линии, и провод питающий панель 360. Панель автоматических выключателей 360, в свою очередь, защищает цепи средней силы тока, а блок предохранителей ST Blade, дополнительно сохранит в исправности электронные приборы, подвергающиеся воздействию высоких токов в моменты включения. Таким образом, достигается минимизация размера панели автоматических выключателей, а защита всех электрических цепей на судне осуществляется только в трех местах, обеспечивая безопасность за счет защиты всех кабелей с высокими токами.

Подсистема управления батареями, защиты цепей и коммутации

SafetyHub 150 - это блок предохранителей, который, благодаря его защищенности от возгорания можно расположить вблизи аккумуляторной батареи. Он рассчитан на высокие токи и надежно защитит неотключаемые линии, и провод питающий панель 360. Панель автоматических выключателей 360, в свою очередь, защищает цепи средней силы тока, а блок предохранителей ST Blade, дополнительно сохранит в исправности электронные приборы, подвергающиеся воздействию высоких токов в моменты включения. Таким образом, достигается минимизация размера панели автоматических выключателей, а защита всех электрических цепей на судне осуществляется только в трех местах, обеспечивая безопасность за счет защиты всех кабелей с высокими токами.

Чертеж

Инструкция
jpg file

Чертеж в DFX формате

Соответствует стандартам:
Маркировка CE - специальный знак, наносимый на изделие, который удостоверяет, что изделие соответствует основным требованиям директив ЕС и гармонизированным стандартам Европейского союза, а также то, что продукт прошёл процедуру оценки соответствия директивам. Маркировка CE указывает на то, что изделие не является вредным (опасным) для здоровья его потребителей, а также безвредно для окружающей среды. Маркировка CE является обязательной для продукции, на которую она распространяется. Производитель наносит маркировку, подтверждающую, что продукт соответствует действующим нормам, чтобы иметь право продавать продукт на европейском рынке.	Защита от воспламенения электрических устройств достигается применением гасителей дуги, опломбирования, или зпливки контактной группы изолирующим материалом. Электрическое устройство, которое было сертифицировано как Ignition Protected можно безопасно использовать в отсеках судовых двигателей и топливных баках.		Морские стандарты ISO 8846 были разработаны, чтобы установить нормы для устройств, используемых на малых морских судах, где атмосфера может содержать высокие концентрации легковоспламеняющихся газов. Стандартное тестирование электрических устройств предполагает нормальные условия эксплуатации и концентрации газа, которые могут быть получены в доме, Такие методики тестирования не подходят для морской среды.	Стандарт SAE J1171 - это серия строгих испытаний, которые прозодят электрические устройства, применяющиеся в морских условиях. Процесс тестирования включает: • Погружение устройства в воду на глубину в 15 дюймов при температуре 50 ° C. • Проверка работы устройства при 120% от максимального номинального напряжения, при температуре 60 ° C в воздушной среде с 4,8% содержанием пропана в течение 7 часов.	UL 1107 определяет особые критерии тестирования переключателей электроэнергии, в том числе переключателей морских аккумуляторов. Требования и испытания UL 1107 включают: • Работа в температурных пределах при 110% номинального постоянного и прерывистого тока. • Проведение испытания на вибрацию в течение 12 часов в трехосевых плоскостях при пропускании 110% номинального тока. • Испытание на ударную нагрузку (5000 вертикальных ударов силой 10 g; Холодное и горячее замачивание при -40 ° C и 60 ° C, при котором продукт остается в рабочем состоянии. • Испытание на падение при температуре продукта -40 C с высоты 3 футов над фанерным полом. • Испытание на электрическую прочность, при котором постоянное напряжение 2000 В не должно проходить между открытыми клеммами или между клеммами и монтажными поверхностями. • Циклическое испытание, когда продукт находится под полной нагрузкой по току и напряжению не менее 1000 циклов.	UL-1500 это стандарт испытаний на защищенность от воспламенения для морской техники. Продукты и компоненты, классифицированные как защищенные от воспламенения, предназначены для установки и использования в соответствии с требованиями Береговой охраны США, Стандартом противопожарной защиты для прогулочных и коммерческих моторных судов, ANSI / NFPA № 302 и American boat and Yacht Council, Inc.
