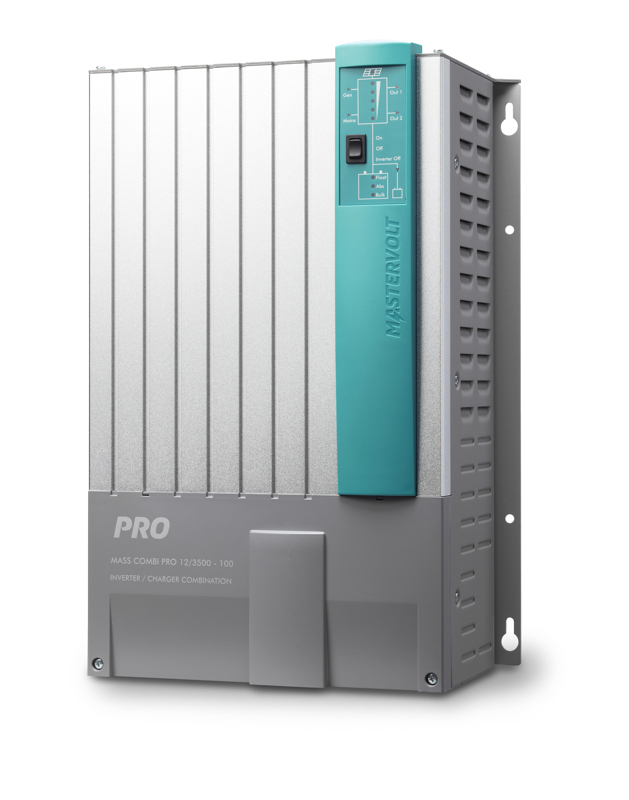

Mass Combi PRO имеет отдельные входы переменного тока для генератора и берегового питания и два раздельных выхода переменного тока. Вход для генератора может принять почти 12 кВт (50A) и вход для берегового питания до 7 кВт (30A). Функциональность Mass Combi PRO выходит далеко за рамки автономной работы одного устройства, позволяя подключать устройства параллельно и в трехфазной конфигурации для питания больших потребителей до 35 кВт. Отличие Mass Combi Pro от линейки Mass Combi Ultra - отсутствие второго выхода зарядного устройства и отсутствие регулятора заряда солнечных панелей.
| ПАРАМЕТРЫ ИНВЕРТОРА: | |
|---|---|
| Номинальное напряжение питания: | 12 В (9,5–16 В) |
| Выходное напряжение: | 180-260 В, настраиваемое |
| Частота тока: | 50/60 Гц (± 0,005 %), настраиваемое |
| Форма сигнала: | чистый синус |
| Длительная мощность при 40 °C, cos φ = 1: | 3000 Вт |
| Пиковая мощность: | 6000 Вт |
| Максимальная эффективность: | ≥ 90 % |
| Максимальная пульсация по постоянному току (АКБ): | < 5 % |
| Потребляемый ток без нагрузки (ВКЛ., инвертор ВЫКЛ., ВЫКЛ.): | 26 Вт / 4 Вт / 0 Вт |
| Потребляемый ток без нагрузки (режим экономии): | 7 Вт |
| Параллельная конфигурация: | Да, до 10 шт. |
| 3-фазная конфигурация: | Да, до 3 шт. на фазу |
| Синхронизация с источником (сетью/генератором): | Да |
| ПАРАМЕТРЫ ЗАРЯДНОГО УСТРОЙСТВА: | |
| Диапазон входного напряжения: | 184–275 В |
| Максимальный выходной ток: | 12 А |
| Максимальный зарядный ток при 40 °C: | 150 А при 14,25 В, настраиваемое |
| Датчик температуры АКБ: | Да (датчик в комплекте) |
| Контроль напряжения АКБ: | через MasterShunt |
| ПАРАМЕТРЫ СИСТЕМЫ ПЕРЕКЛЮЧЕНИЯ: | |
| Вход 1(генератор): | 50 A (отключаемый) |
| Вход 2 (главный): | 30 A (отключаемый) |
| Выход 1: | 67 A |
| Выход 2: | 50 A (отключаемый) |
| Защита на входе: | нет |
| Время переключения: | мгновенное (< 1 мс) |
| Диапазон переключаемых напряжений: | 184-275 В, настраиваемое |
| Диапазон переключаемых частот: | 35-68 Гц, настраиваемое |
| ОСНОВНЫЕ ПАРАМЕТРЫ: | |
| Гальваническая развязка: | Да |
| Дисплей/индикация: | LED дисплей |
| Размеры, ВxШxД: | 472 x 318 x 178 мм |
| Масса: | 15,3 кг |
| Сертификаты: | CE, E-mark, ABYC |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |
| Режим зарядки: | IUoUo, автоматический 3-step+ для Гелевых/AGM/жидк./Литий-ионных |
| Рекомендуемая емкость аккумулятора: | ~300-900 А·ч (рассчитано для гелевых батарей, для других типов батарей может отличаться) |
| Реле заземления: | Да, конфигурируемое |
| Диапазон температур (окружающей среды): | От -25 °C до 60 °C, снижение эффективности при t > 40 °C |
| Охлаждение: | Электровентилятор с переменной скоростью |
| Класс защиты: | IP23 (вертикальная установка) |
| Класс безопасности: | IEC класс I |
| Защита от влажности: | электроника защищена полимерной пленкой, макс, 95 % относительная влажность, без образования конденсата |
| Системы защиты по: | перегрев, перегрузка, короткое замыкание, высокое/низкое напряжение АКБ |
| Режим поддержки сети: | Да |
| Совместимость с MasterBus: | Да |
